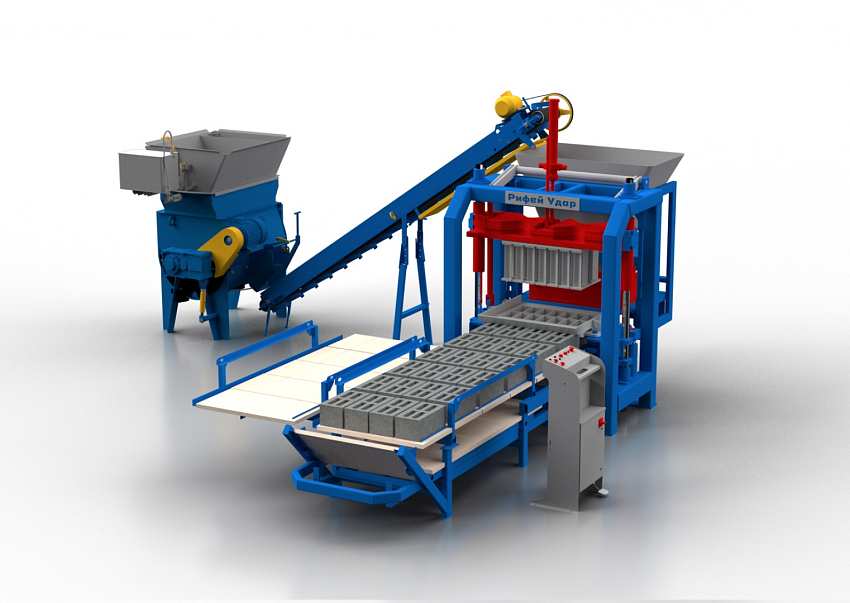

Линия Рифей-Удар-Р-5.0-350

Линия Рифей-Удар-Р-5.0-350


1 870 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм:
340 шт/час
Плитка тротуарная 200х100 мм кв. м:
28 м2/час
Камень бортовой/бордюрный 780×300×150 мм:
70 шт/час
Технические характеристики:
Установленная мощность
31 кВт
Масса
5000 кг
Длина
6670 мм
Ширина
6650 мм
Высота
2750 мм
Режим работы
полуавтоматический
Гарантия
2 года
Информация о предоплате
Предоплата 100%
Особенности:

1. Высокая степень защиты от «Человеческого фактора»;
2. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
3. Высокое качество продукции за счет применения «ударной вибрации»;
4. Низкие эксплуатационные расходы;
5. Лучшее сочетание цена/качество/производительность

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    ФИО
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Линия для пр-ва бетонных изделий Рифей-Удар-Р-5,0-350 (где 5,0-транспортер крутонаклонный, длиной 5 метров; 350-бетоносмеситель с горизонтальным валом, объемом 350 литров)-предназначена для производства строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка, кирпич, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей.
    Данный вибропресс спроектирован для эксплуатации в России и других странах, применяется в регионах с неразвитой инфраструктурой стройиндустрии. Рекомендован Министерством Строительства РФ - для производства строительных изделий.
    Функционально линия (см. рисунок) состоит из следующих частей:
    • Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.
    • Смеситель 2. Предназначен для смешивания компонентов смеси.
    • Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.
    • Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибро пресса.
    • Вибропресс 5. Предназначен для для формования бетонных изделий на поддоне.
    • Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
    • Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.
    • Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.
    • Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.
    • Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
    Схема вибропресса Рифей-Удар
    Изображение Название & Состав Цена
    Вибропресс Рифей-Удар-Р
    Вибропресс Рифей-Удар-Р

    1. Формующий блок Рифей Удар полуавтомат
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов с рольгангом
    4. Маслостанция
    5. Пульт управления (полуавтомат)
    6. Пуансон-матрица (1 шт, стоимостью 95 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (10 шт)
    1 370 000 руб.
    с учетом НДС 20%
    Бетоносмеситель СГ-350
    Бетоносмеситель СГ-350

    1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
    2. Защита смесителя (установлена в смесителе)
    3. Чугунные сменные лопатки (установлены на водило)
    4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
    5. Дозатор воды
    6. Пульт управления
    7. Руководство по эксплуатации

    302 000 руб.
    с учетом НДС 20%
    Конвейер ленточный КЛ-500-5,0
    Конвейер ленточный КЛ-500-5,0

    1. Конвейер ленточный (длиной 5 метров)
    2. Кронштейн
    3. Электрокабели
    4. Руководство по эксплуатации

    198 000 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    Базовый комплект поставки
    Изображение Название & Состав Цена
    Дозатор весовой БД-350-Вес
    Дозатор весовой БД-350-Вес

    1. Блок дозаторов
    2. Отсек заполнителя
    3. Отсек цемента
    4. Тензодатчики
    5. Дозатор воды проточный
    6. Пульт управления
    7. Руководство по эксплуатации

    165 000 руб.
    с учетом НДС 20%
    Конвейер винтовой КВ-6
    Конвейер винтовой КВ-6

    1. Секция приводная
    2. Шнек 6 метров (2 секции по 3 метра каждая)
    3. Патрубок выходной
    4. Кожух
    5. Руководство по эксплуатации

    205 000 руб.
    с учетом НДС 20%
    Конвейер ленточный КЛ-500-5,0
    Конвейер ленточный КЛ-500-5,0

    1. Конвейер ленточный (длиной 5 метров)
    2. Кронштейн
    3. Электрокабели
    4. Руководство по эксплуатации

    198 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    62 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-2
    Растариватель цемента РЦ-2

    1. Рама
    2. Бункер с инспекционным люком
    3. Система ножей для вспарывания биг-бега
    4. Защитная решетка
    5. Виброопоры - 8 штук
    6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
    7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
    8. Пульт управления тельфером
    9. Траверса для захвата мешков
    10. Паспорт на растариватель

    270 000 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 400 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 800 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 230 рублей/штука

    от 230 руб.
    с учетом НДС 20%
    Рифей-Колун-М
    Рифей-Колун-М

    1. Пресс
    2. Установка насосная
    3. РВД
    4. Электрокабели
    5. Руководство по эксплуатации

    250 000 руб.
    с учетом НДС 20%
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    205 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-15
    Дозатор заполнителя ДЗ-15

    1. Два бункера по 7,5 куб. метров каждый
    2. Рама
    3.Взвешивающий ленточный транспортер, установленный на 4 тензометрических датчиках
    4. Пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)
    5. Вибраторы - 2 шт
    6. Тензодатчики - 4 шт
    7. Паспорт, руководство по эксплуатации

    809 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    .

    Технические характеристики

    Продолжительность одного цикла формования 30-40 сек
    Высота формуемых изделий 30-230 мм

    Производительность комплекса при изготовлении:
     камней пустотелых 390х190х188 мм - 340 шт./час
     камней перегородочных 120мм - 510 шт./час
     камней бортовых БР 100.30.15 - 70 шт./час
     плитки тротуарной “прямоугольная”, 200х100 мм - 1400 шт./час (28 м2)

    Размеры поддона для формования 900х450х30 мм
    Размеры зоны формования на поддоне 800х450 мм
    Обслуживающий персонал 3-4 чел

    Потребляемая электроэнергия:
     напряжение 380±10% В
     частота 50 Гц
     установленная мощность 31 кВт
    Расход воды 20 л/мин
    Давление в водопроводной сети 0,3-0,6 Мпа

    Габаритные размеры комплекса:
     Длина - 6670 мм
     Ширина - 6650 мм
     Высота - 2730 мм
     Масса комплекса 5000 кг

    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
    Организация пр-ва линии Рифей-Удар

    План фундамента

    План фундамента Рифей-Удар
